Современные панели оператора должны решать целый спектр задач. Например, отображение данных, управление машинами, хранение данных, связь с ПЛК, графическое отображение, уведомление о тревоге, воспроизведение мультимедиа и интеграция в систему IIoT. Для панели оператора требуется выполнять все большее количество задач, что в свою очередь значительно повышает нагрузку на её вычислительную способность. Между тем, поскольку в наши дни люди привыкли работать с быстрыми потребительскими устройствами, такими как смартфоны и планшеты, они ожидают аналогичного опыта работы с панелями оператора. По этим причинам компания Weintek теперь выпускает панели оператора серии cMT X: cMT3092X / cMT3152X / cMT3162X. Данная серия выделяется на фоне конкурентов тем, что предлагает самые мощные процессоры для решения сложных вычислительных задач.

Панели оператора новой серии cMT X стали лучше в каждом аспекте по сравнению со своими предшественниками, cMT3090 и cMT3151. Благодаря новому процессору Cortex A17, вычислительная способность панели оператора выросла в 4 раза*, а обработка графики в 12 раз*, за счет выделенного высокопроизводительного 3D-процессора. Для пользователей, которые принимают решение “Панель оператора cMT + CODESYS контроллер”, мощный процессор гарантирует, что серия cMT X обеспечивает быструю и плавную работу даже при запущенном CODESYS.

Модели cMT серии X обладают широкими возможностями подключения периферийных устройств. Они имеют: два порта Ethernet, последовательные порты RS232, RS485 2 Вт/4 Вт и CAN Bus, порт USB Host и встроенный монодинамик. Также присутствуют все возможности, которые предлагает серия cMT, а именно: инновационную программную архитектуру cMT, широкие возможности подключения ПЛК, интеграцию в систему IIoT, удаленное управление EasyAccess 2.0 и сквозное подключение. Помимо богатых функциональных возможностей, дизайн серии cMT X выполнен в минималистичном стиле, подчеркивая изысканный внешний вид и превосходное качество.

Кроме того, cMT3162X использует интегрированное сенсорное решение oTP, которое позволяет сделать более компактно конструкцию дисплей-сенсор-стекло. Данная технология позволяет уменьшить зазор между дисплеем и защитным стеклом, что позволяет увеличить коэффициент пропускания света.

С выпуском серии cMT X также будут доступны следующие улучшения:

Easy Monitoring: WebView

Без необходимости установки какого-либо дополнительного программного обеспечения можно отслеживать панель оператора, просто используя браузер на настольном компьютере, смартфоне или планшете.

Новый интерфейс: Web 2.0

Обновленный веб-интерфейс, позволяет легко настраивать не только настройки панели оператора, но и просматривать выборки данных и журнал событий. Кроме того, веб-доступ защищен зашифрованной передачей данных.

Интуитивное управление: операции с жестами

Панели оператора cMT3152X / cMT3162X оснащены емкостным сенсорным экраном, который поддерживает новейшую функцию жестов EasyBuilder Pro, позволяющую выполнять операции с помощью интуитивных жестов.

Вибрация: обратная связь, оповещения о событиях

cMT3162X
имеет встроенный вибромотор, который создает вибросигнал для ответной реакции на прикосновение или уведомлении о произошедшем событии

Преимущества аппаратного и программного обеспечения делают серию cMT X удобной для использования в различных задачах и играют ключевую роль в системной интеграции.

Ранее если оператору требовалось прочесть новую версию руководства на панели оператора, то ему приходилось идти в офис, загружать необходимый pdf файл на USB-диск, и уже вернувшись к своему рабочему месту, загружать файл в панель оператора.

Теперь, в новой версии EasyBuilder Pro V6.03.02 появилась функция “Передача файлов”, с помощью которой оператор может прямо с панели подключиться к FTP-серверу, что позволит ему получить удаленный доступ к каталогу файлов. Помимо получения файлов с FTP-сервера, эта функция позволяет отправлять файлы на сервер. Тем самым обеспечивается двусторонняя передача данных.

Передачу файлов можно настроить с помощью объекта “Комбинированная кнопка”, а также в объекте "действие по триггеру". Для этого выберете и настройте действие “Передача файлов”.

Имея более чем 20-летний опыт разработки панелей оператора (HMI), команда специалистов Weintek создала интеллектуальный шлюз данных, cMT-G01. Это оптимальное решение для передачи и интеграции информации в среде индустриального интернета вещей (IIoT).
Располагая встроенными стандартизированными IIoT-протоколами (MQTT и OPC UA) и возможностью обрабатывать данные как обычный HMI, cMT-G01 выполняет целый ряд важных задач. Это и интеграция протоколов разных контроллеров, и сбор и анализ данных локальных машин, и защита передачи информации в системы управления верхнего уровня, и уведомления оператора о событии / тревоге в реальном времени.

Преимущества

• Интеграция протоколов

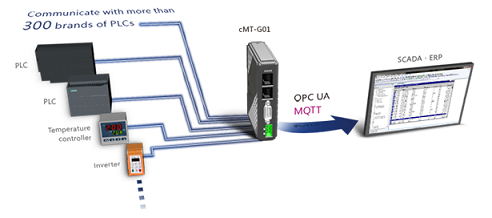

  В отличие от других шлюзов данных, которые обладают ограниченными возможностями соединения, cMT-G01 способен подключаться к ПЛК более чем 300 различных брендов и затем передавать всю информацию с контроллеров в системы SCADA и ERP. При этом  cMT-G01 полностью интегрирует многочисленные устройства в одну среду.

• Сбор и анализ данных

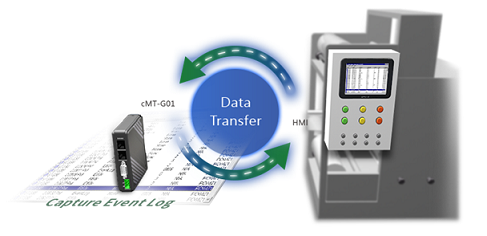

  Как и HMI, cMT-G01 обладает функцией сбора и анализа данных (например, store event log). Устройство в состоянии не только передавать данные (в частности, рецептов) между различными девайсами, но также выполнять макросы для реализации математических и логических операций, конвертации сырых данных в содержательную информацию. Кроме того, cMT-G01 поддерживает планировщик, инициирующий те или иные события в определенное время.

• Защита передачи данных

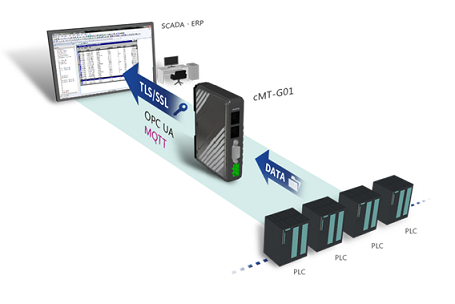

  Два встроенных в cMT-G01 IIoT-протокола, MQTT и OPC UA, поддерживают шифрование с помощью TLS/SSL. Таким образом, выстраивается защищенная схема передачи информации от локальных машин до систем верхнего уровня.
  С другой стороны, при удаленном доступе к устройствам через cMT-G01 посредством функции EasyAccess 2.0 предоставляется VPN-канал, также зашифрованный по стандартам безопасности TLS/SSL. Это гарантирует целостность данных и обеспечивает надежную защиту от хакеров.

• Уведомление о событии / тревоге в реальном времени

  cMT-G01 может отправлять электронные письма, чтобы информировать пользователей об оперативном статусе локальных машин. А функция EasyAccess 2.0 позволяет пользователю получать немедленные push-уведомления об операционном статусе производственного оборудования, что снижает потери, связанные с простоем машин, и повышает эффективность работы.


Параметры

• Высокая производительность

  cMT-G01 оснащен процессором Cortex-A8 600MHz и отличается компактностью и низким уровнем потребления энергии. Еще один плюс этих устройств – широкий спектр коммуникационных интерфейсов: гигабитный Ethernet-порт, последовательные порты RS-232 и RS-485.


• Удаленный доступ

  cMT-G01 поддерживает сервис дистанционного доступа – EasyAccess 2.0. К устройству, установленному на предприятии, могут подключиться удаленные пользователи. Это дает им возможность получать всю необходимую информацию об операционном статусе оборудования, обслуживать и настраивать контроллеры, соединенные с cMT-G01.


• Разнообразные шлюзы протоколов

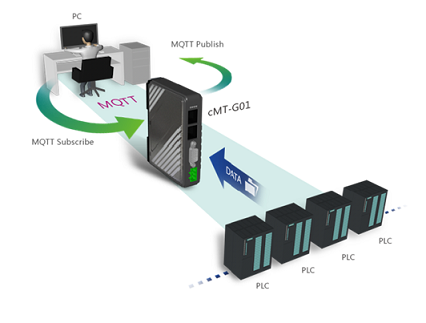

  cMT-G01 поддерживает протокол Modbus. Системы управления верхнего уровня способны безо всяких проблем получить доступ к контроллеру, подключенному к cMT-G01, по протоколу Modbus TCP/IP. Кроме того, встроенные в cMT-G01 MQTT-сервер/клиент и сервер OPC UA обеспечивают легкую интеграцию различных локальных устройств и облегчают передачу данных в SCADA или ERP.


• Определяемые пользователем макросы

  cMT-G01 может выполнять определяемые пользователем макросы для осуществления логических/арифметических операций или определения системного тэга. Более того, макрос поддерживает тэги с преобразованием (Conversion Tag), которые применяются для автоматического масштабирования, вычисления или конвертации линейных и нелинейных данных в содержательную информацию.


• Обновляйте ваши устройства для соединения с IIoT-средой

  Благодаря cMT-G01 данные с HMI, не поддерживающих MQTT и OPC UA, могут передаваться в системы управления верхнего уровня (SCADA, ERP) с использованием этих передовых IIoT-протоколов.
